Nosný systém nymburské i trojské lávky byl zcela totožný
06. 08. 2018 17:36
Oba systémy tvořilo celkem 228 lan.
Rozšířil se nám tu v Nymburce takový nešvar. Plácání nesmyslů o zbourané lávce pro pěší. Například, že oproti lávce v Troji v té naší bylo o 100 více lan nebo co. Ale třeba si ten, kdo to začal tvrdit, pouze popletl terminologii a pak se nemůže dopočítat, to se stane.
Pokusme se o stručnou interpretaci snad to bude srozumitelné.

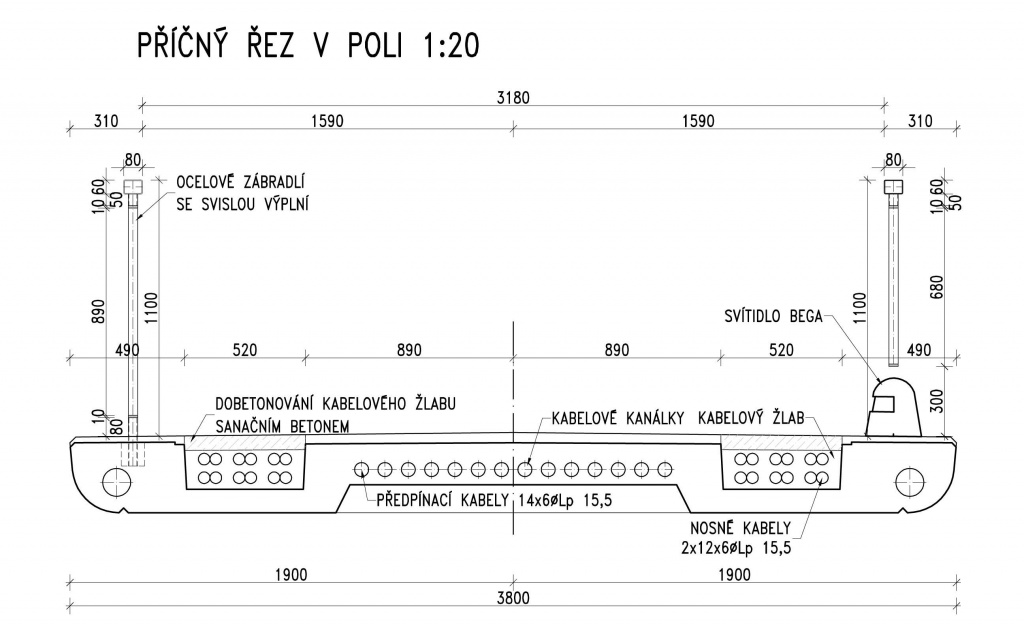

Nosný systém obou lávek byl naprosto totožný a tvořilo jej:

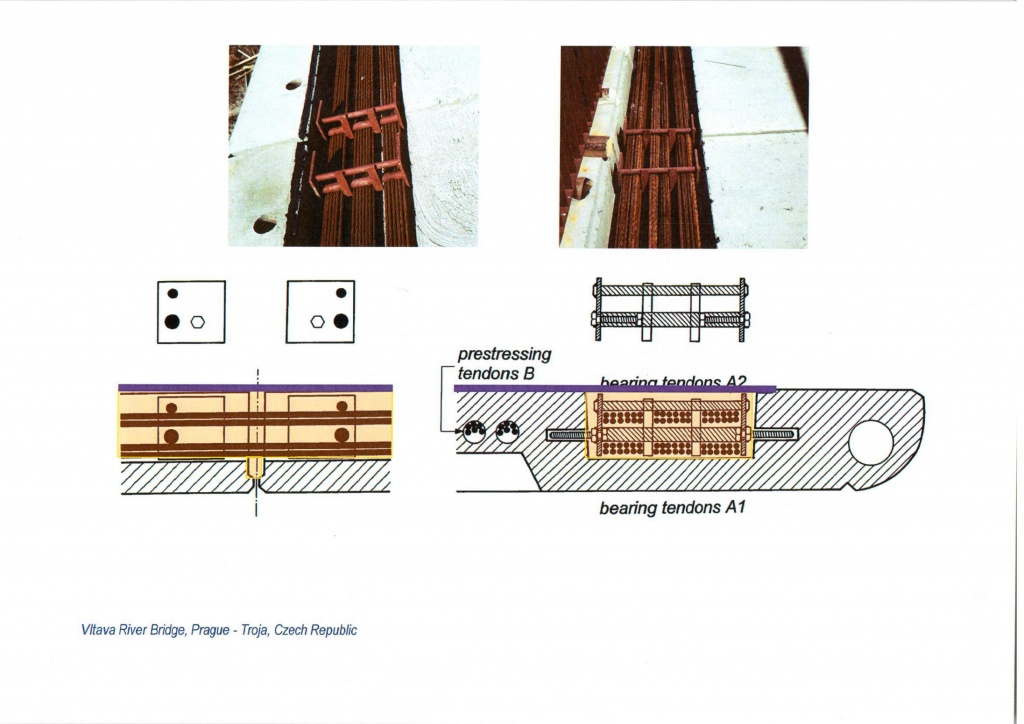

A. 2 × 6 kabelů v krajních kanálech – konstrukční (nosná lana),
B. 14 kabelů ve 14 dutinách ve středové části (předpínací lana)
Každý kabel typu A byl tvořen 12 lany,
každý kabel typu B byl tvořeny 6 lany.
Celkem je tedy v konstrukci 228 lan.
A. 12 × 12 = 144
B. 14 × 6 = 84
Každé lano bylo tvořeno sedmi dráty. Střední o jmenovitém průměru 5,5mm a šest obvodových 5mm.
Tedy celkem 1596 drátů (z toho 228 drátů 5,5mm a 1368 drátů 5mm).

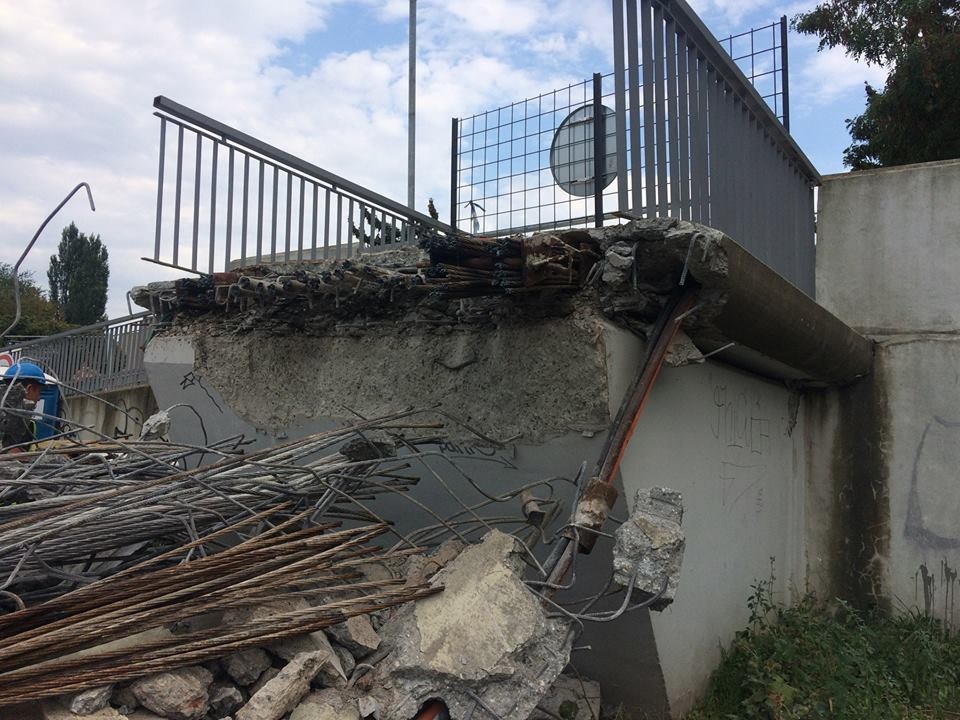

Foto trojské lávky z 19. 2. 2018 pro porovnání zde:
